Le but étant que le réseau LAN ait physiquement deux routes possible pour joindre le réseau WAN.

Un schéma réseau vaut milles mots, voici l'infrastructure à mettre en place :

On mettra en place des machines clientes fonctionnant sous Windows 10 64 bits où l'on utilisera uniquement la commande ping pour tester le traitements des liaisons. D'autant plus que l'on souhaite prioriser le flux sur le port opt de manière à ce que si ce port tombe en panne, l'interface WAN récupérera le flux.

On s'assure dans un premier temps que la configuration des ports par défaut soit bien configuré :

Network → Interfaces → Port Roles :

On attribue les bonnes adresses IP aux interfaces :

Network → Interfaces → Ethernet :

• wan1 = 192.168.2.252/24 + activer l'option pour la réponse au ping
• lan1 = 192.168.1.252/24 + DHCP désactivé
• opt = 192.168.2.251/24 + activer l'option pour la réponse au ping

Pour terminer, on ajoute une configuration permettant de définir quel interface sera passive et active.

Network → Interfaces → Trunk :

On remarque qu'il a besoin de la fonctionnalité du trunk pour que le failover puisse fonctionner. En effet, les trames qui circulent comportent des informations utiles au routeur et ceux-ci lui permet de savoir sur quel interface les paquets circulent si l'interface opt est en dysfonctionnement.

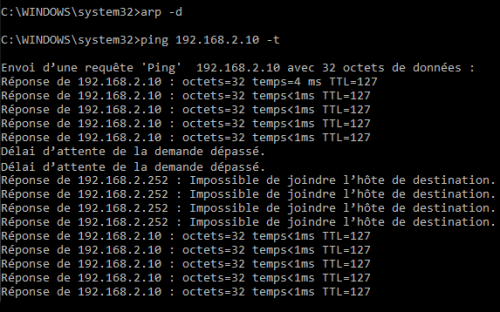

Maintenant on peut constater que le flux de données change de route lorsque le port WAN est hors d'usage.
